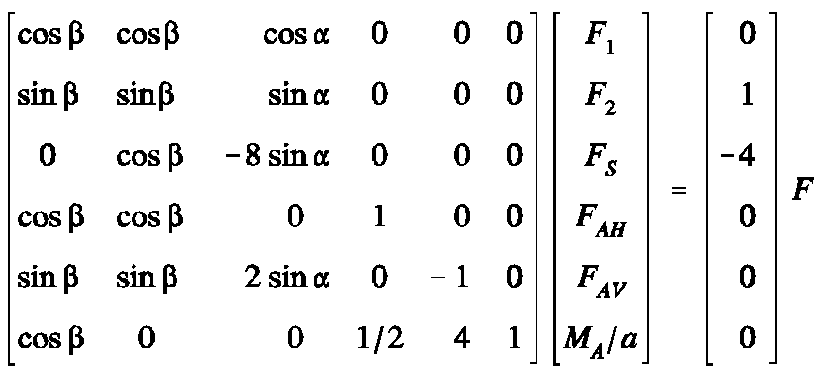

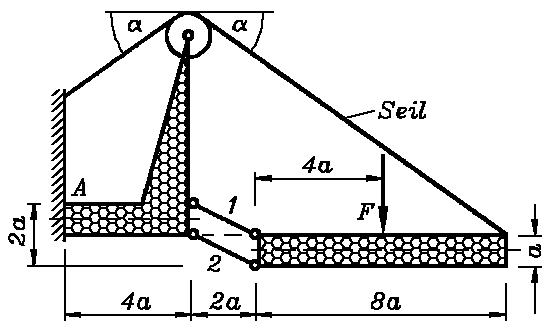

Für das System (nebenstehende Skizze), das als Beispiel 3 auf Seite 67 analysiert wird, findet man auf Seite 68 das lineare Gleichungssystem für die Berechnung von Lager- und Stab- und Seilkräften in Matrixform: |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
|
... mit α = 50° und β = arc tan 0,5. |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||
