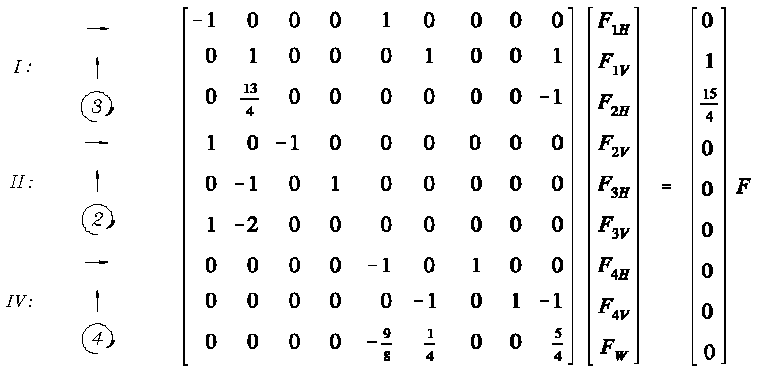

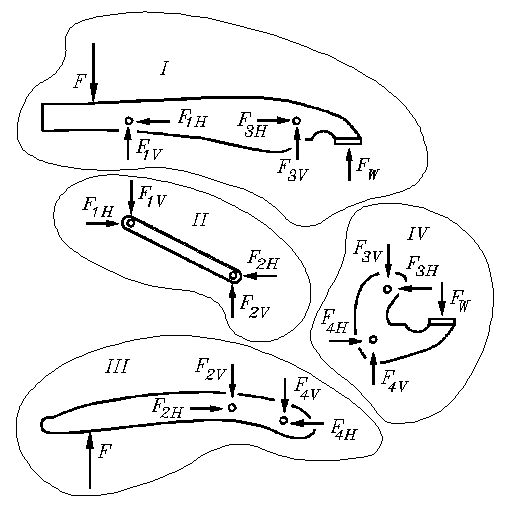

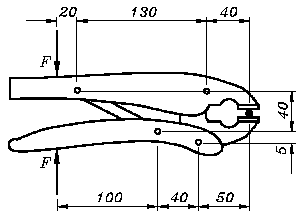

Für die Gripzange von Seite 57 wird auf Seite 68 die nebenstehende Schnittskizze gezeigt und diskutiert, dass man von den möglichen 12 Gleichgewichtsbedingungen für die 9 Unbekannten nur 9 Gleichungen benötigt (das Problem, die richtige Auswahl zu treffen, wird hier behandelt). Auf Seite 69 wird das folgende Gleichungssystem angegeben, das nur die Gleichgewichtsbedingungen der Teile I, II und IV berücksichtigt: |
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
|
Für die Lösung dieses Gleichungssystems sollte man ein geeignetes Programm verwenden. Noch besser ist es, dem Hinweis auf Seite 69 unten zu folgen und das Problem der überzähligen Gleichgewichtsbedingungen dadurch zu umgehen (und noch eine Kontrollmöglichkeit einzubauen), dass man am Teilsystem III die Kraft F durch eine starre Einspannung ersetzt, um dann ein Gleichungssystem mit 12 Unbekannten zu lösen. |
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
