Technische Mechanik, computerunterstützt, S63 CAMMPUS

Lineares Gleichungssystem auf Seite 63 mit CAMMPUS

Gleichungssystem a) ...

... wird mit der für CAMMPUS typischen vom Programm gesteuerten Maskeneingabe definiert (Angebote in sinnvoller Reihenfolge, bis die Eingabe komplett ist):

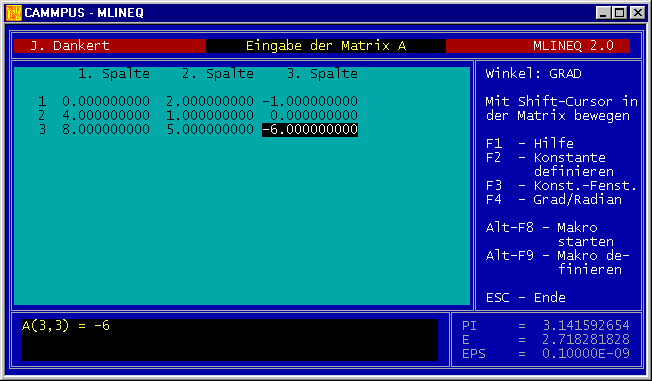

CAMMPUS starten ---> “Lineare Gleichungssysteme” ---> “N, NB, ...” wählen ---> N=3 , NB=1 eingeben, Bestätigen ---> “A eingeben” ---> “Tastatur-Eingabe” ---> Ausfüllen der nachfolgend angezeigten Maske:

“B eingeben” ---> “Tastatur-Eingabe” ---> Ausfüllen der Maske ---> “Start Rechnung” ---> Ergebnis wird angezeigt.

Auf Wunsch kann noch eine benutzerdefinierte Protokoll-Datei geschrieben werden, die für das behandelte Beispiel wie nebenstehend gezeigt aussehen könnte.

Gleichungssystem von Seite 63

Matrix A:

   I 1. Spalte 2. Spalte 3. Spalte
   1 0.000000000 2.000000000 -1.000000000
   2 4.000000000 1.000000000 0.000000000
   3 8.000000000 5.000000000 -6.000000000


Vektor B:

   I B(I)
   1 2.000000000
   2 11.00000000
   3 7.000000000


Determinate der Matrix A: det (A) = 36.00000000

Vektor X:

   I X(I)
   1 2.000000000
   2 3.000000000
   3 4.000000000

Gleichungssystem b) ...

...

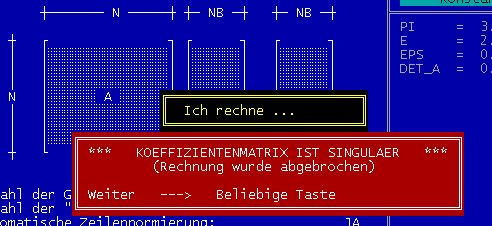

liefert nach Drücken von “Start Rechnung” den nebenstehend gezeigten Bildschirmausschnitt. Die Reaktion ist angemessen.

Bei Gleichungssystem c) ...

... muss CAMMPUS passen. Die CAMMPUS-Programme können nicht mit Symbolen rechnen. Es werden zwar bei der Eingabe Symbole akzeptiert, aber nur, wenn für dieses Symbol vorher ein Zahlenwert festgelegt wurde, aber das ist natürlich keine symbolische Mathematik, die auf ein Ergebnis führt, in dem das c als Symbol vorkommt.
