Auf der Seite 59 wird gezeigt, dass es für die Handrechnung günstig ist, zunächst an den beiden Teilsystemen die Momenten-Gleichgewichtsbedingungen um B bzw. A

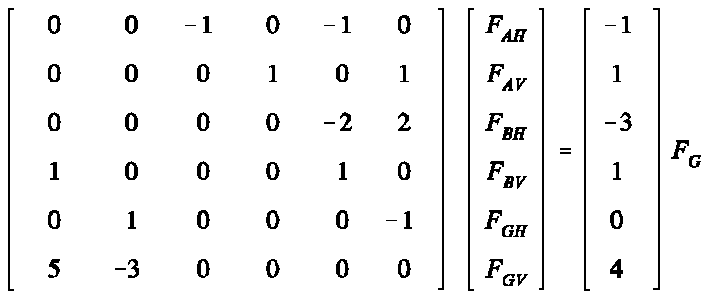

(zwei Gleichungen mit zwei Unbekannten) zu formulieren, aus denen die beiden Gelenkkraftkomponenten berechnet werden können, um danach auf recht einfache Weise die Lagerkraftkomponenten zu bestimmen. Bei der Benutzung des Computers sollte die Bemerkung auf Seite 63 (unten) beachtet werden: Einfache Gleichungen formulieren, weil eine entkoppelte Formulierung keine Vorteile bringt und bei den einfachen Bedingungen (an jedem Teilsystem jeweils zwei Kraft- und eine Momenten-Geichgewichtsbedingung) weniger Fehler zu erwarten sind. Man erhält z. B. dieses Gleichungssystem:

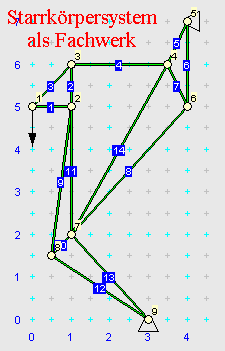

Eine sehr effektive Kontrollmöglichkeit mit einem interaktiv über das Internet zu nutzenden Programm wird unter dem Link "Starrkörpersystem als Fachwerk " demonstriert. |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||

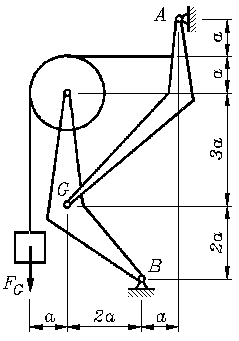

Auf der Seite 58 wird für das nebenstehend skizzierte System (gegeben: FG und a) die

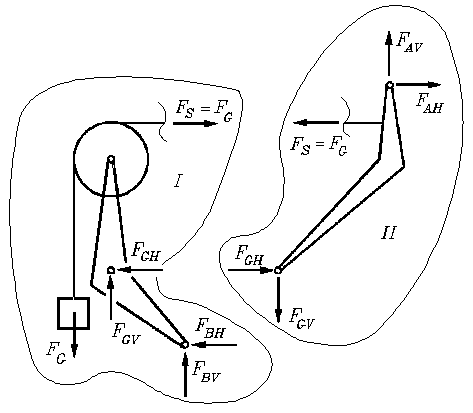

folgende Schnittskizze zur Ermittlung der Kräfte in den Lagern A und B und im Gelenk G angegeben:
