Berechnung eines Fachwerks mit dem CAMMPUS-Programm FACH2D

Im Menüangebot nach dem Erstellen des Berechnungsmodells (vor der FEM-Rechnung) und im Ergebnis-Menüangebot (Liste und graphische Darstellung der Stabkräfte) kann man “PostScript-Ausgabe” wählen. Nachfolgend ist das letztgenannte Menüangebor zu sehen:

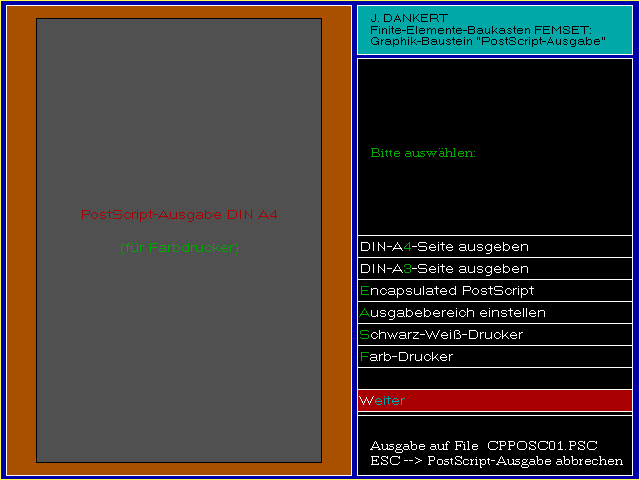

Nach Wahl von “PostScript-Ausgabe” sieht der Bildschirm folgendermaßen aus (man beachte die Ausschrift unten rechts, die den automatisch eingestellten Datei-Namen für die Ausgabe anzeigt):

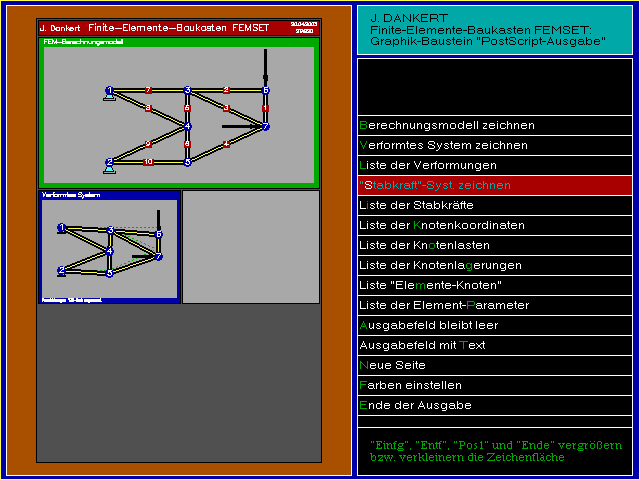

Nachdem die gewünschten Einstellungen getroffen wurden (im Bild: DIN A4 für Farbdrucker), wird “Weiter” gewählt, und das Blatt auf der linken Seite kann gefüllt werden. Im folgenden Bild sind bereits 2 Graphiken eingefügt worden (können über entsprechende Menüangebote beinahe beliebig modifiziert werden). Wenn als nächste Wahl “Stabkraft”-Syst. zeichnen gewählt wird, landet dieses Bild in der bereits zu sehenden weißen Fläche:

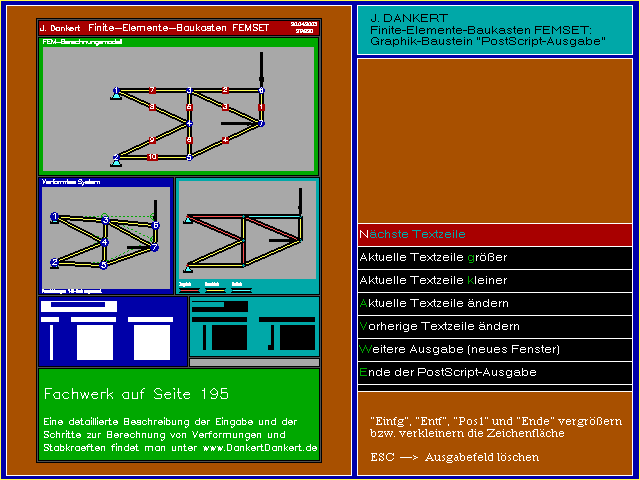

Wenn (wie im folgenden Bild zu sehen) das Blatt gefüllt ist, kann man entweder nach der Wahl “Weitere Ausgabe (neues Fenster)” ein zweites Blatt beginnen, oder man wählt “Ende der PostScript-Ausgabe” und landet wieder in dem Menü, aus dem man die PostScript-Ausgabe gestartet hat.

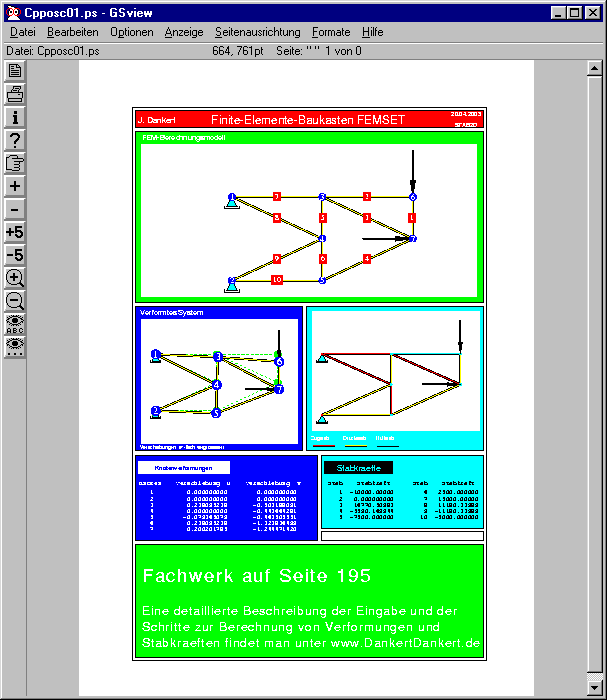

Die erzeugte Datei kann man (wenn verfügbar) direkt zu einem PostScript-fähigen Drucker schicken oder aber mit einem geeigneten Viewer betrachten (und damit auch zu anderen Druckern schicken). Der nachfolgende Bildschirm-Schnappschuss zeigt die gerade erzeugte PostScript-Datei im PostScript-Viewer “GhostView”:

Mit dem Programm “Ghostview” (Download z. B. über diese Adresse) können auch verschiedene Konvertierungen vorgenommen werden. Die gerade erzeugte (und von GhostView konvertierte) Datei im PDF-Format ist nur 8 kB groß.
