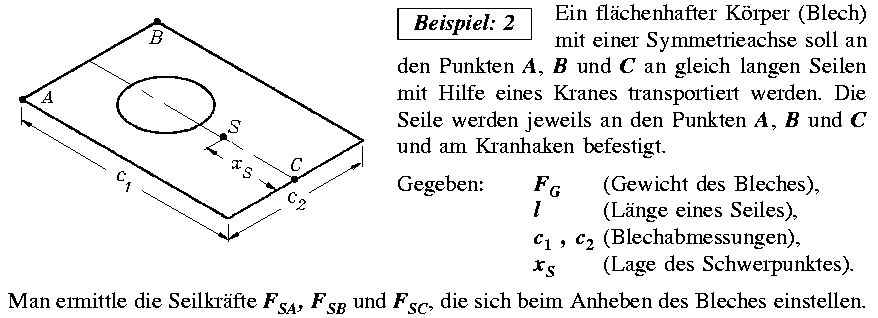

Beispiel 2 (“Anhängeproblem”) auf den Seiten 99 bis 102

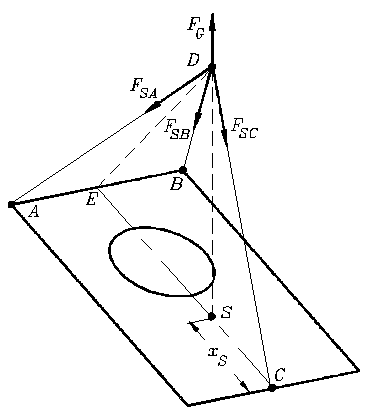

Wegen der Symmetrie des Blechs sind die Seilkräfte FSAund FSB gleich. Auf den Seiten 99 bis 101 wird der rechts zu sehendeFormelsatz aus geometrischen Betrachtungen entwickelt. Er ist die Basis für die Berechnung der beiden verbleibenden unbekannten Seilkräfte FSAund FSC aus den ...
... Gleichgewichtsbedingungen (Bestimmungsgleichungen für die Seilkräfte FSAund FSC):
Mit einem geeigneten Programm soll der Formelsatz so aufbereitet werden, dass bei Vorgabe der 5 in der Aufgabenstellung gegebenen Parameter die gesuchten Seilkräfte berechnet werden. Es ist eine
Testrechnung durchzuführen mit
