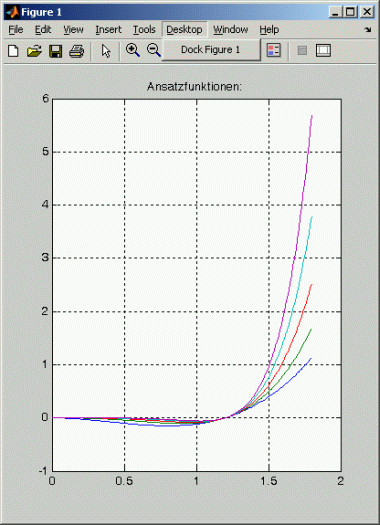

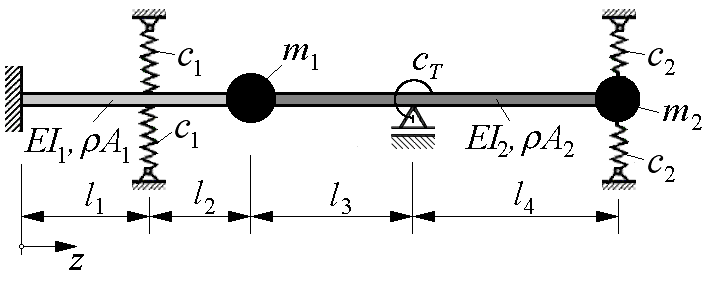

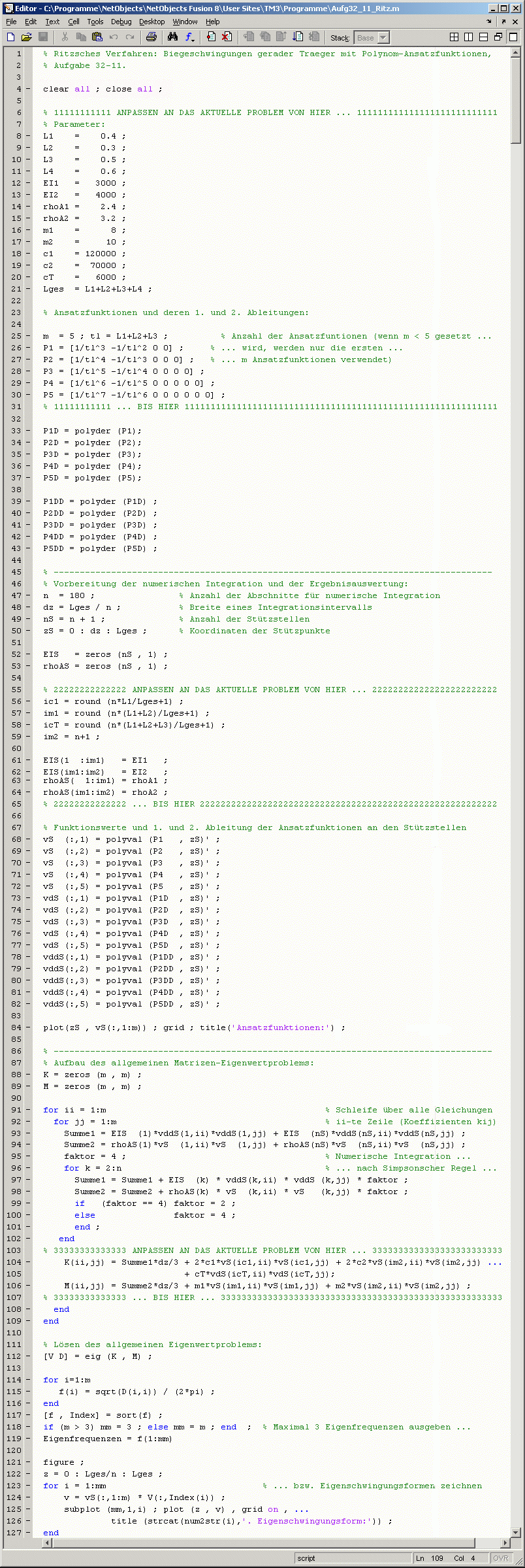

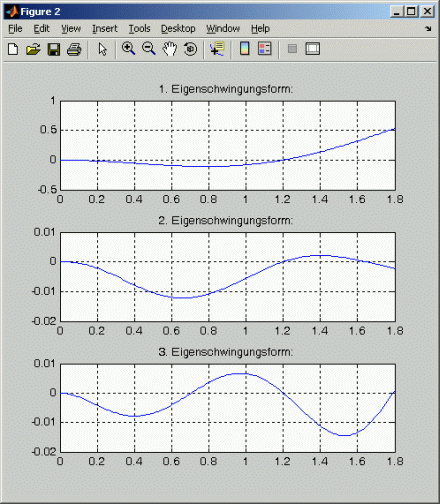

Die Ansatzfunktionen müssen die drei geometrischen Randbedingungen erfüllen (l = l1 + l2 + l3), die mit der oben eingezeichneten Koordinate z folgendermaßen formuliert werden können:
