Aufg. 18-10, CAMMPUS

Aufgabe 18-10, Lösung mit CAMMPUS

Ein ausführlich beschriebenes
Beispiel (Biegeträger mit Gelenk)
findet man hier

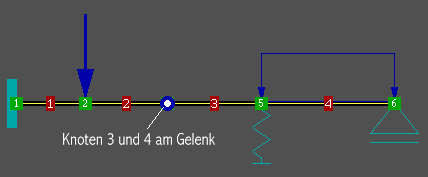

Ein Gelenk wird in CAMMPUS realisiert, indem man zwei Knoten (mit gleichen Koordinaten) an diesem Punkt platziert, deren Verschiebungen (nicht der Biegewinkel) dann gleich gesetzt werden. Deshalb enthält das Modell 4 Elemente und 6 Knoten.

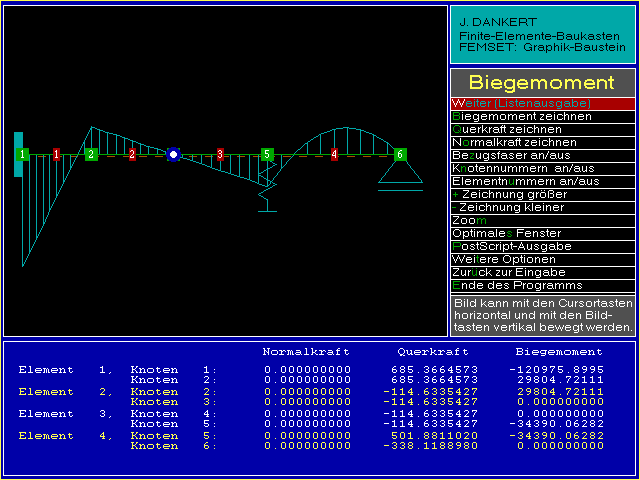

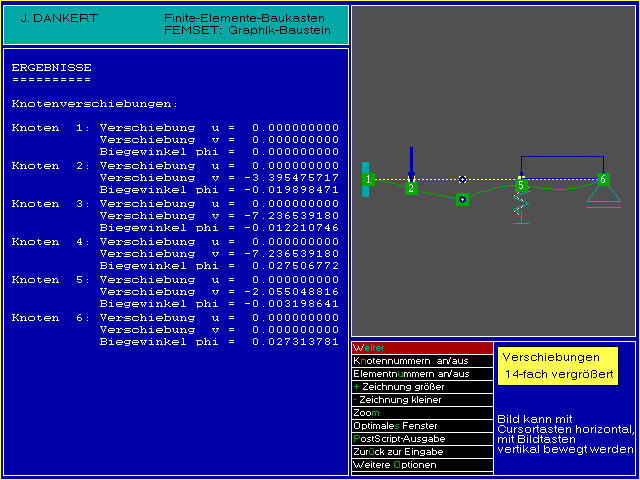

Nachfolgend sind die Bildschirm-Schnappschüsse mit den berechneten Verschiebungen und dem Biegemomenten-Verlauf zu sehen:

Dateien für dieses Beispiel, die zum Download verfügbar sind:

  • Datei des Berechnungsmodells für das Programm “Ebene biegesteife Rahmentragwerke”, die von dem Programm automatisch als Femmod.dat ausgegeben wird, als Auf18-10.dat,

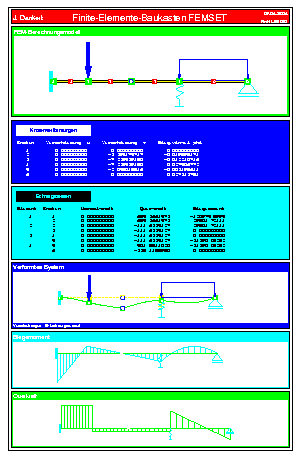

  • PostScript-Datei mit den Ergebnissen, die als kleines Bild nebenstehend zu sehen ist, als Auf18-10.ps.
Zur Übersicht der Aufgaben zur Festigkeitslehre
