Aufgabe 2-3

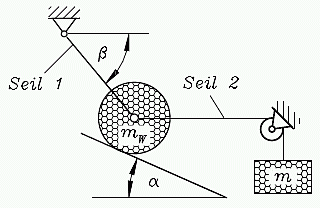

A2_3NeuEine Walze mit der Masse m W liegt auf einer schiefen Ebene und wird durch eine Seil 1 gehalten. Sie ist durch ihr Eigengewicht und über das Seil 2 durch die Gewichtskraft der Masse m belastet.

Gegeben:     mW = 120 kg , m = 40 kg , α = 30° , β = 50° .

Man ermittle die Seilkräfte in den Seilen 1 und 2.

Hinweis: Von der schiefen Ebene kann auf die Walze mW nur eine Kraft senkrecht zur Auflagefläche übertragen werden.

Ergebnisse:   FS1 = 988 N ,   FS2 = 392 N .
