Auf Seite 56 wird diskutiert, wie das nebenstehend skizzierte Fahrwerk konstruiert sein muss, damit jedes Rad den gleichen Anteil der Last trägt. Solche Fahrwerke werden gern mit einer Radanzahl gestaltet, die eine Zweierpotenz ist (im Beispiel hier: 2³ = 8). Dann übertragen die Traversen auf jeder Ebene über gleiche Abmessungen links und rechts die Last auf die jeweils darunter liegende Traverse.

Dass das Ziel, gleichen Lastanteil für jedes Rad zu erreichen, auch erreicht werden kann, wenn die Radanzahl keine Zweierpotenz ist, zeigt das nachfolgende Beispiel.

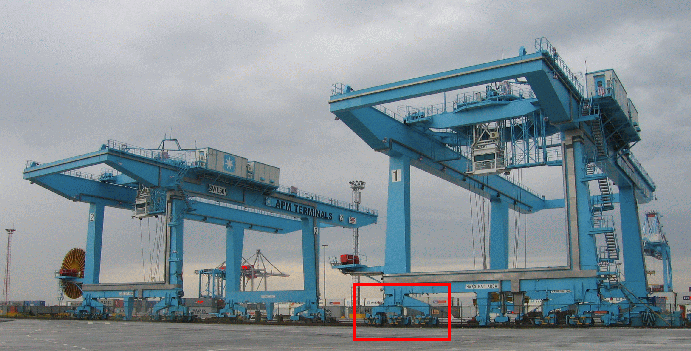

Interessant im Sinne der Statik sind bei den Hafenkranen die auf Schienen laufenden vier Radsätze, im Bild ist einer davon rot umrandet ...

... und im folgenden Bild ist zu sehen, dass es sechs Räder sind:

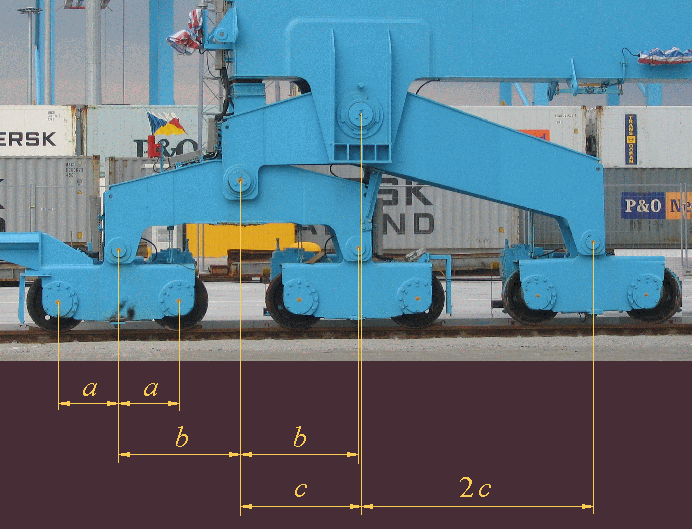

In das Bild wurden die Abmessungen eingezeichnet, die gleiche Belastung für die sechs Räder garantieren. Interessant ist vor allem die oberste Traverse, die über die Abmessung c den doppelten Anteil (2/3) nach links abträgt, weil das Doppelrad rechts am doppelten Hebel 2c sitzt und nur ein Drittel der Last übernehmen muss.
