TMCu, Seite 261, MATLAB, Sparse Matrix

Beispiel 1 auf den Seiten 260 bis 262 (Einstiegsbeispiel zum Differenzenverfahren), Lösung mit MATLAB, Speicherung der Koeffizientenmatrix als “Sparse Matrix”

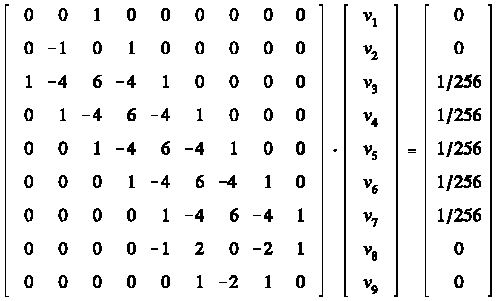

Zunächst wird das Gleichungssystem mit 9 Unbekannten

in einem MATLAB-Script erzeugt, um die Speicherung der Koeffizientenmatrix als ”Sparse Matrix” zu demonstrieren:

% Differenzenverfahren, Beispiel auf den Seiten 260 bis 262,
% Koeffizientenmatrix wird als "Sparse Matrix" gespeichert

clear all

ipos = [1 2 2 3 3 3 3 3 4 4 4 4 4 5 5 5 5 5 6 6 6 6 6 7 7 7 7 7 8 8 8 8 9 9 9] ;
jpos = [3 2 4 1 2 3 4 5 2 3 4 5 6 3 4 5 6 7 4 5 6 7 8 5 6 7 8 9 5 6 8 9 6 7 8] ;
AA = [1 -1 1 1 -4 6 -4 1 1 -4 6 -4 1 1 -4 6 -4 1 1 -4 6 -4 1 1 -4 6 -4 1 -1 2 -2 1 1 -2 1] ;

A = sparse (ipos,jpos,AA,9,9) ;

b = [0 ; 0 ; 1/256 ; 1/256 ; 1/256 ; 1/256 ; 1/256 ; 0 ; 0] ;

v = A\b

Die “Sparse Matrix”-Speicherung wird von der MATLAB-Funktion sparse realisiert, der 2 Vektoren mit den Indizes der Nicht-Null-Elemente (im Beispiel: ipos und jpos) und ein Vektor mit den Nicht-Null-Elementen (im Beispiel: AA) angeboten werden müssen. Zwei weitere Parameter sind die Zeilen- und Spaltenanzahl der Matrix. Die miteinander korrespondierenden Indizes und das zugehörige Matrixelement stehen im obigen Beispiel-Script jeweils untereinander, beginnend mit 1,3,1 für die 1 auf der dritten Position in der ersten Zeile.

Nach dem Abarbeiten des links zu sehenden Scripts S261Sparse1.m findet man das Ergebnis im “Command Window” (Bild rechts).

Das folgende Script S261Sparse2.m zeigt die Definition des beliebig großen Gleichungssystems in den hellblauen Zeilen. Die Möglichkeit unterschiedlich feiner Unterteilung des Trägers wird nur über die Angabe des Wertes für n_A (in der weißen Zeile am Anfang) gesteuert.

% Differenzenverfahren, Beispiel auf den Seiten 260 bis 262,
% Koeffizientenmatrix wird als "Sparse Matrix" gespeichert

clear all

L = 1 ;
q0 = 1 ;
EI = 1 ;
nA = 1000 ; % Anzahl der Abschnitte (nur dieser Wert muss geaendert werden)
n = nA + 5 ; % Anzahl der Gleichungen
h = L / nA ;

nRBlinks = 3 ; % 3 Werte fuer Beschreibung der Einspannung
nRBrechts = 7 ; % 4 Werte fuer Beschreibung des freien Randes
nspare = (n-4)*5+nRBlinks+nRBrechts ;
AA = zeros (nspare,1) ;
ipos = zeros (nspare,1) ;
jpos = zeros (nspare,1) ;
b = zeros (n ,1) ;

%Einspannung links:
ipos(1:3) = [1 2 2] ;
jpos(1:3) = [3 2 4] ;
AA (1:3) = [1 -1 1] ;

ii = nRBlinks+1 ;
for i=3:n-2 % Matrix A:
   ipos(ii:ii+4) = i ;
   jpos(ii:ii+4) = i-2:i+2 ;
   AA (ii:ii+4) = [1 -4 6 -4 1] ;
   b (i) = q0*h^4/EI ;
   ii=ii+5 ;
end

% Freier Rand rechts:
ipos(ii:ii+6) = [n-1 n-1 n-1 n-1 n n n ] ;
jpos(ii:ii+6) = [n-4 n-3 n-1 n n-3 n-2 n-1] ;
AA (ii:ii+6) = [ -1 2 -2 1 1 -2 1 ] ;

A = sparse (ipos,jpos,AA,n,n) ;

t1 = cputime ;
v = A \ b ; % Loesen des Gleichungssystems (Berechnung der Durchbiegung v)
ZeitGlSyst = cputime - t1

format long
vEnd = v(n-2)
phiEnd = (-v(nA+2) + v(nA+4)) / (2*h)
Mblinks = -EI/h^2 * (v(2) - 2*v(3) + v(4))

for i = 3:n-2
   Mb(i) = - EI/h^2 * (v(i-1) - 2*v(i) + v(i+1)) ;
end

z = 0 : h : L ;
subplot (2 , 1 , 1) ; plot (z , v (3:n-2)) , axis ij , title ('Verschiebung')
subplot (2 , 1 , 2) ; plot (z , Mb(3:n-2)) , title ('Biegemoment')

Nach der Lösung des Gleichungssystems werden mit den Zeilen, die nicht mit einem Semikolon abgeschlossen sind, neben der für die Lösung verbrauchten Zeit drei Ergebnisse in das “Command Window” ausgegeben: Verschiebung am Trägerende und der Biegewinkel an dieser Stelle, der mit Hilfe der Differenzenformel für die erste Ableitung aus den Verschiebungen der beiden Nachbarpunkte berechnet wird, sowie das auf entsprechende Weise mit der Näherung der zweiten Ableitung berechnete Biegemoment an der Einspannung. Schließlich wird in einer Schleife der gesamte Biegemomentenverlauf berechnet, und Durchbiegung und Biegemomentenverlauf werden in ein Graphik-Fenster gezeichnet. Für die oben gelistete Datei (mit nA = 1000, Gleichungssystem mit 1005 Gleichungen) sehen nach der Berechnng das “Command Window” und das Graphik-Fenster so aus:

Um die Werte der Tabelle auf Seite 262 zu berechnen, muss in der oben gelisteten M-Datei jeweils nur der Wer für n_A geändert werden.

Die oben gelisteten M-Dateien sind als S261Sparse1.m bzw. S261Sparse2.m zum Download verfügbar.
