Für die skizzierte Fläche sind die Koordinaten des Schwerpunkts, die Hauptträgheitsmomente und die Lage der Hauptzentralachsen zu ermitteln.

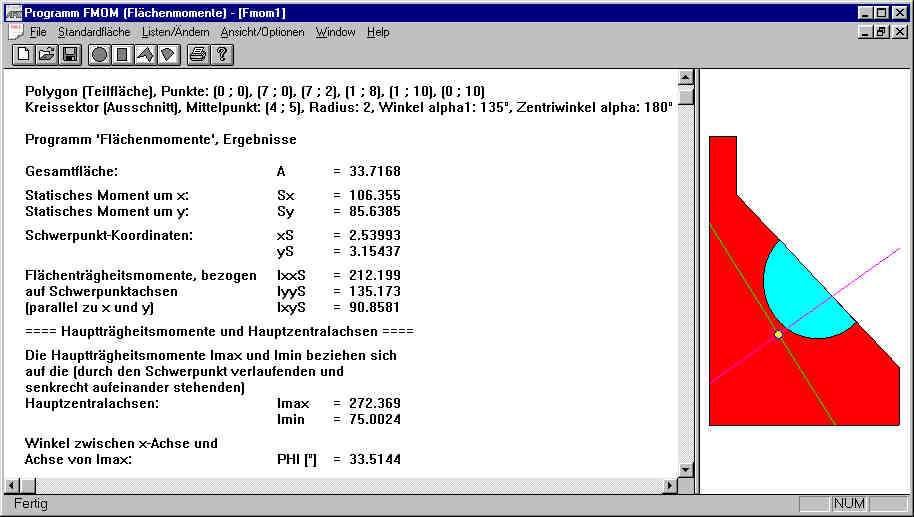

Der nachfolgende Bildschirm-Schnappschuss ist das Ergebnis der Berechnung mit dem Programm FMOM. Die Fläche wurde (abweichend von der Tabellenrechnung auf den Seiten 215 bis  217) in nur zwei Teilfächen unterteilt, ein Polygon, aus dem ein Halbkreis ausgeschnitten wird (bei der Eingabe wurde a=1 gesetzt, so dass bei den Ergebnissen die Zahlenwerte der Koordinaten noch mit a, der Flächen mit a², der statischen Momente mit a³ und der Flächenträgheitsmomente mit a⁴ multipliziert werden müssen).
