Für die skizzierte Fläche sind die Hauptträgheitsmomente und die Lage der Hauptzentralachsen zu ermitteln.

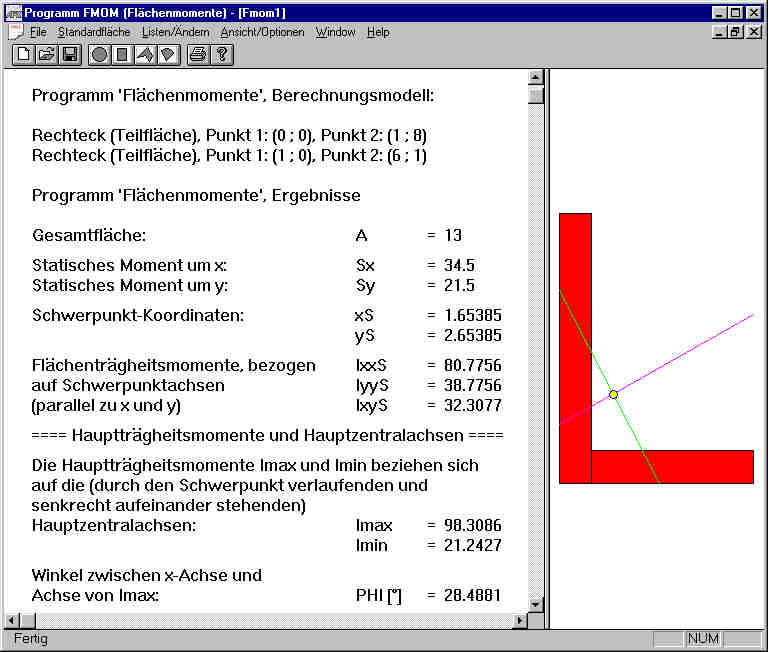

Der nachfolgende Bildschirm-Schnappschuss ist das Ergebnis der Berechnung mit dem Programm FMOM. Die Fläche wurde (genau wie bei der Rechnung auf der Seite 212) in zwei Rechtecke unterteilt (bei der Eingabe wurde a=1 gesetzt, so dass bei den Ergebnissen die Zahlenwerte der Koordinaten noch mit a, der Flächen mit a², der statischen Momente mit a³ und der Flächenträgheitsmomente mit a⁴ multipliziert werden müssen):
