Aufgabe 6-12

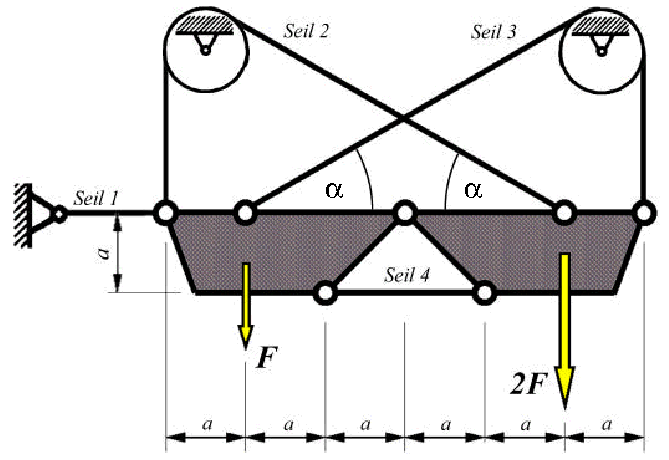

Für das skizzierte Tragwerk sind die Kräfte in den vier Seilen zu berechnen.

Gegeben: F , α .

  1. Berechnen Sie allgemein (ohne Annahme von Zahlenwerten für die Kräfte und den Winkel) die Seilkräfte mit einem Programm, das symbolische Berechnungen gestattet (z. B. Maple, Derive, ...).

  2. Überprüfen Sie, ob für   α = 30° in allen Seilen Zugkräfte auftreten.

  3. Überprüfen Sie unter Verwendung des unter b angegebenen Winkels mit einem Programm, das die Lösung überbestimmter Gleichungssysteme gestattet (z. B. MATLAB), die Lösung, indem Sie maximal 9 Gleichgewichtsbedingungen (je 3 an den beiden Teilsystemen und 3 am Gesamtsystem) verwenden.
Aufg6-12SchnittGesamt02
